서울시 공영주차장 디자인가이드라인

서울디자인재단, 2017



출처 : 서울디자인재단

원문 : https://seouldesign.or.kr/?menuno=325&bbsno=664&boardno=35&siteno=1&act=view&cates=

발행처 : (재)서울디자인재단

발행인 : 이 근

발행부서 : (재)서울디자인재단 디자인사업팀

발행일자 : 2018. 01

ISBN : 979-11-88219-12-4

연구진 :

서울디자인재단

최구환 상생본부 본부장

안재선 디자인사업팀 팀장

송재명 디자인사업팀 책임

이하림 디자인사업팀 선임

박세라 (전)디자인사업팀 선임

남지수 (전)디자인사업팀 선임

서울시

이병수 과장 서울시 주차계획과

김인호 팀장 서울시 주차계획과 주차 관리팀

서울시설공단

박호영 교통사업본부 본부장

이효재 (전)교통사업본부 본부장

전기성 주차시설운영처 처장

손염기 시설팀 팀장

백승권 시설팀 부장

남기남 시설팀 대리

이상희 시설팀 대리

더디엔에이㈜

민영삼 대표

손지택 실장

이미진 실장

조혜선 팀장

문수진 차장

천상희 연구원

김소은 연구원

픽토그램 표기 원칙 재정비 : 서울특별시의‘ 2016 공공시설물 표준형 디자인 개발’을 토대로 일관된 픽토그램 표기 기준을 제공하였다.

주차장 유형별 디자인 세분화 : 동일한 유형의 사인이라도 설치되는 환경의 특성을 고려하여 이용 안내판의 디자인을 세분화하였다.

연구 목표

표준화된 가이드라인 없이 만들어진 사인으로 인해 공영주차장을 이용하는 시민은 불편함을 겪어 왔다. 이에 따라 공영주차장 디자인가이드라인을 수립함으로써 시민에게 쾌적한 주차장을 제공하고, 공영주차장의 신규 및 보수공사 시에도 활용되어 관리 효율성을 증대하고자 한다.

연구 범위

본 가이드라인은 서울시 공영주차장의 디자인, 설계, 심의, 발주, 제작, 설치, 감리, 관리에 활용된다. 본 가이드라인의 내용을 가급적 준수하되 불가피한 경우 현장의 상황을 반영하여 수정이 가능하다.

목차

1. 기본 원칙

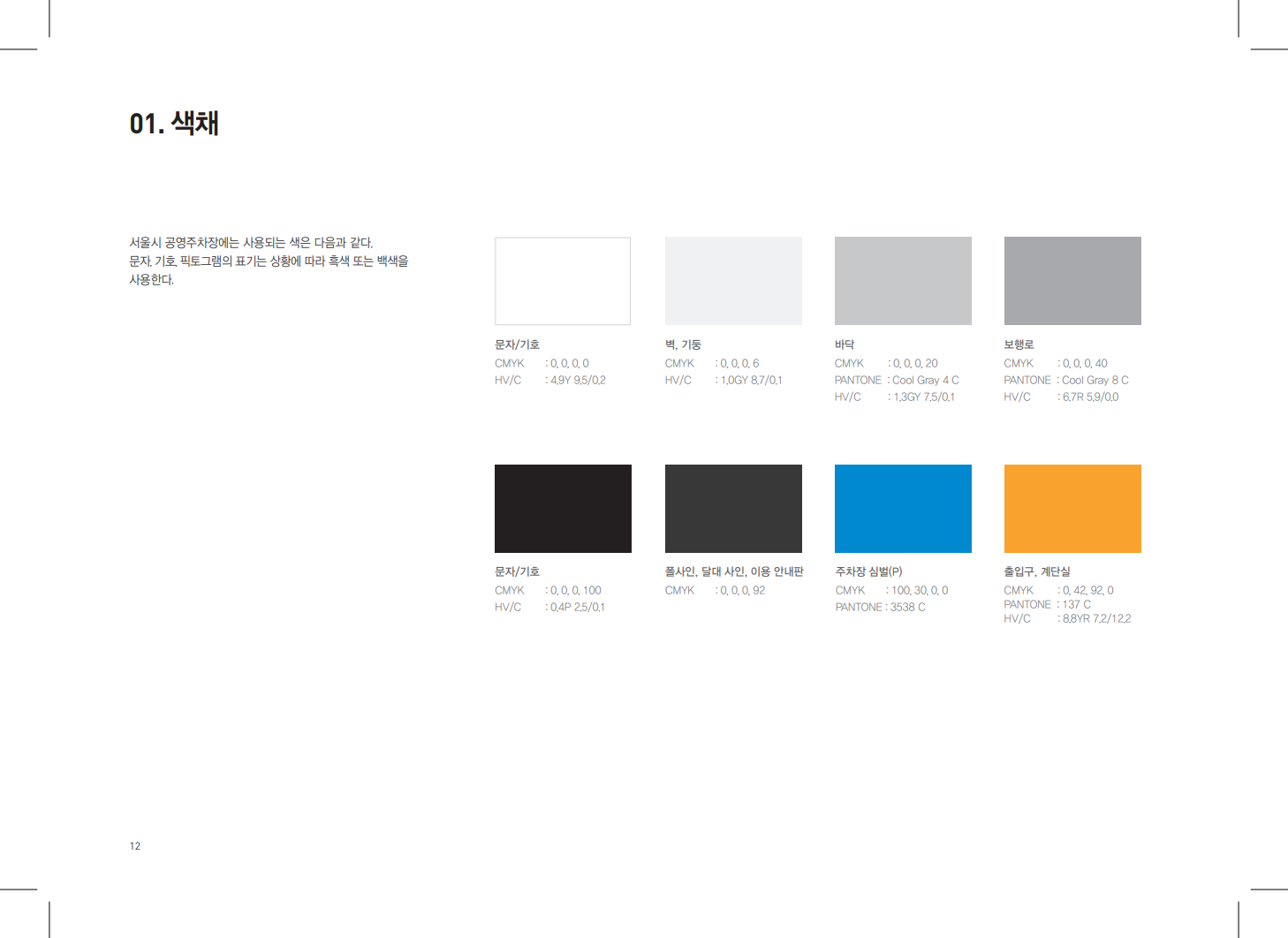

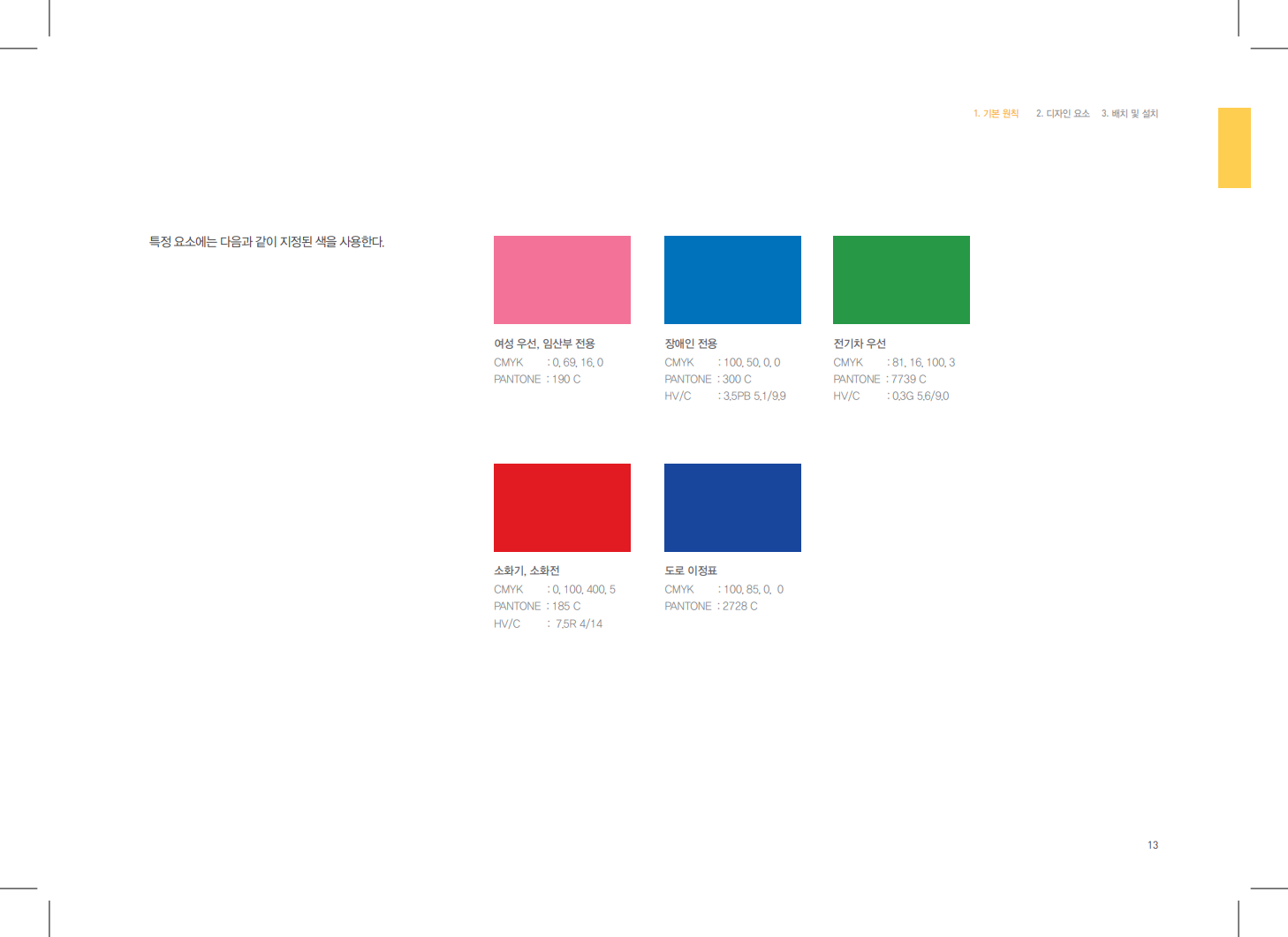

01 색채

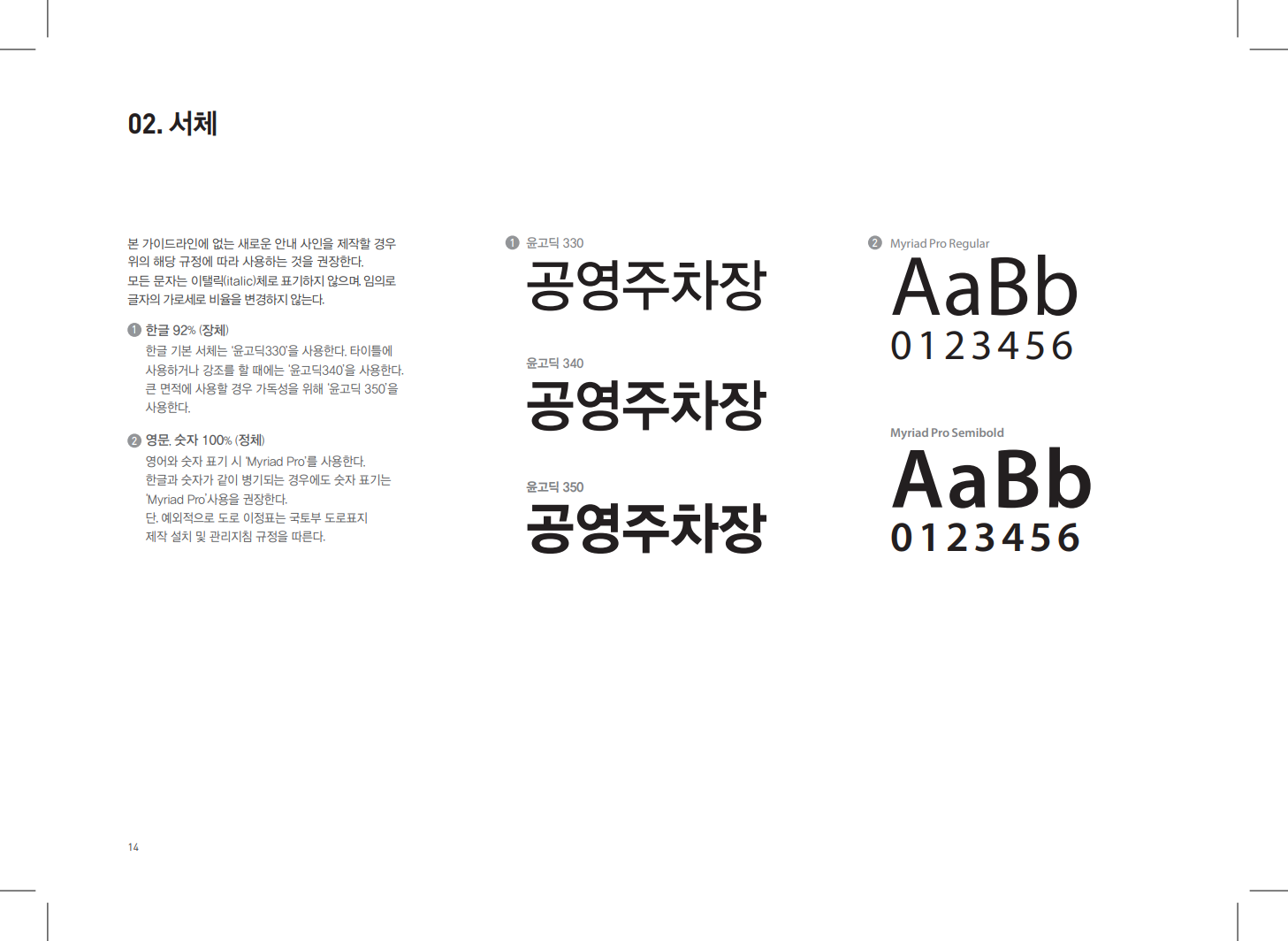

02 서체

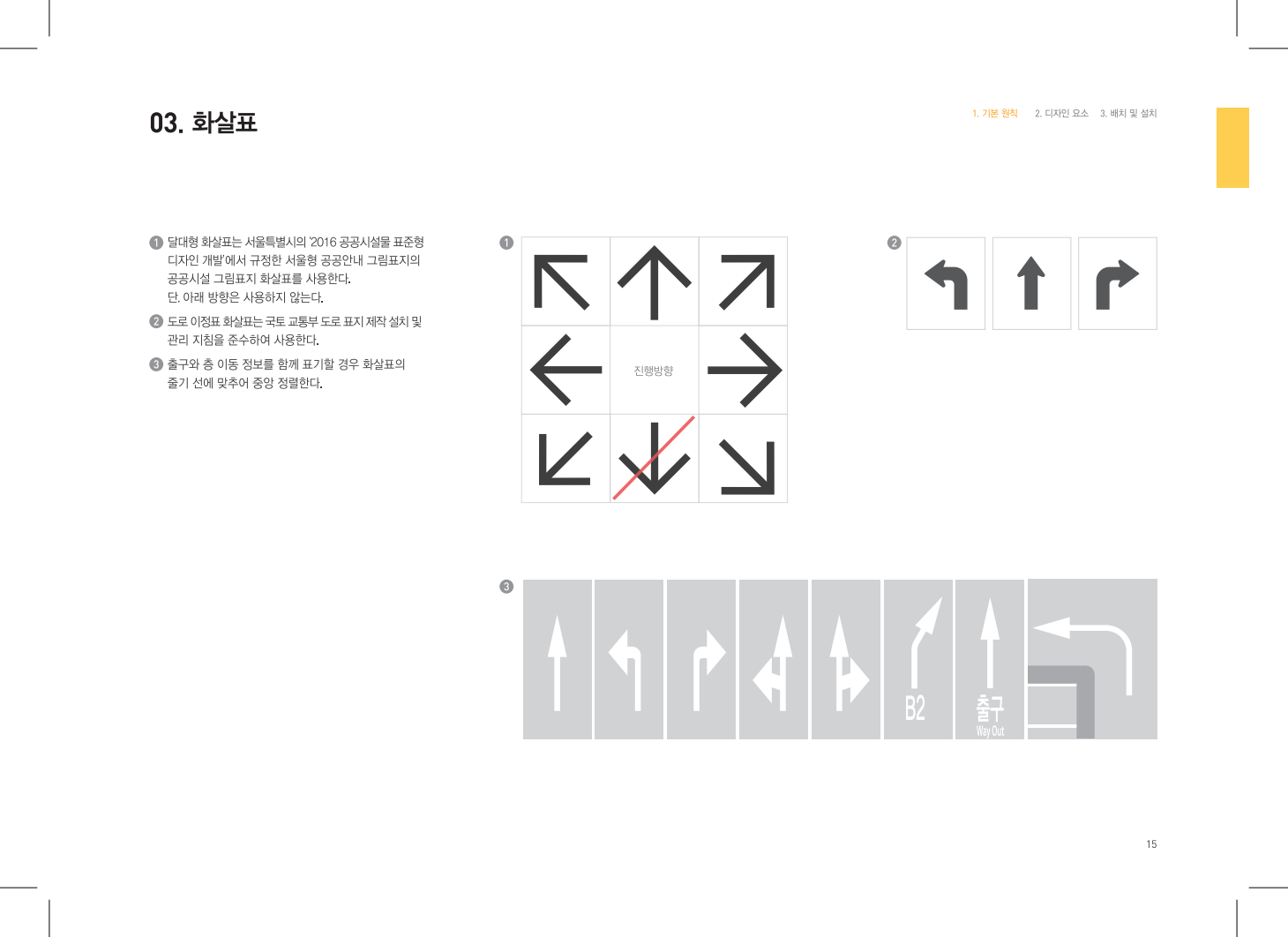

03 화살표

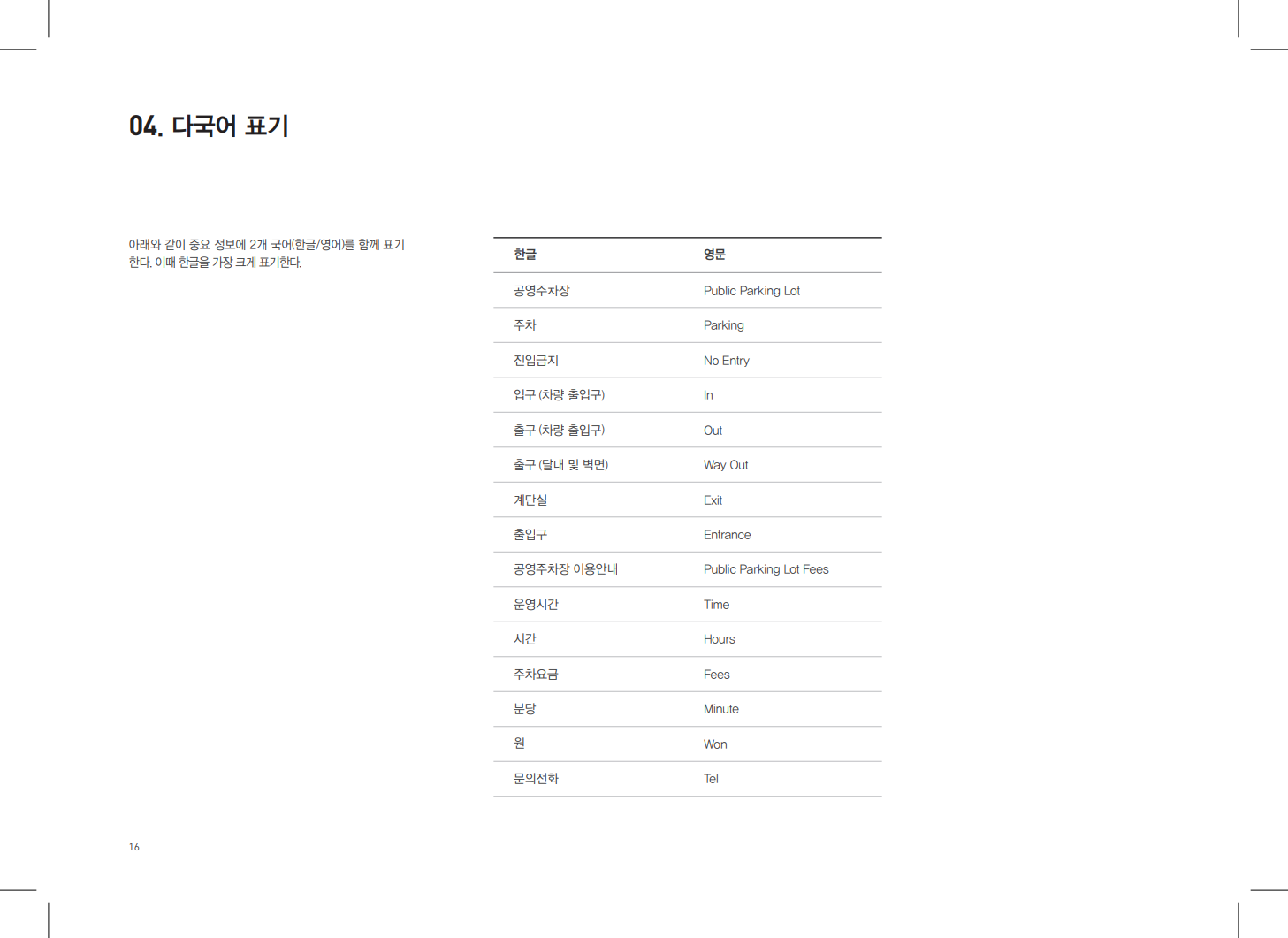

04 다국어 표기

05 픽토그램

06 주차장 명 표기의 위계

07 방향 표기의 위계

08 달대 사인

09 유형별 디자인

2. 디자인 요소

01 도로 이정표

02 폴사인

03 주차 부스 사인

04 건물 출입구 사인

05 차량 출입구 사인

06 캐노피 출입구 사인

07 달대 사인

08  출입구 사인

09 계단실 사인

10 출구 유도 사인

11 출구 사인

12 경사로(램프) 사인

13 지면 화살표

14 기둥 구역

15 주차 구역

16 보행로와 횡단보도

17 이용 안내판

18 층별 안내판

19 층 표시판

20 소방시설

21 기타 시설

3. 배치 및 설치

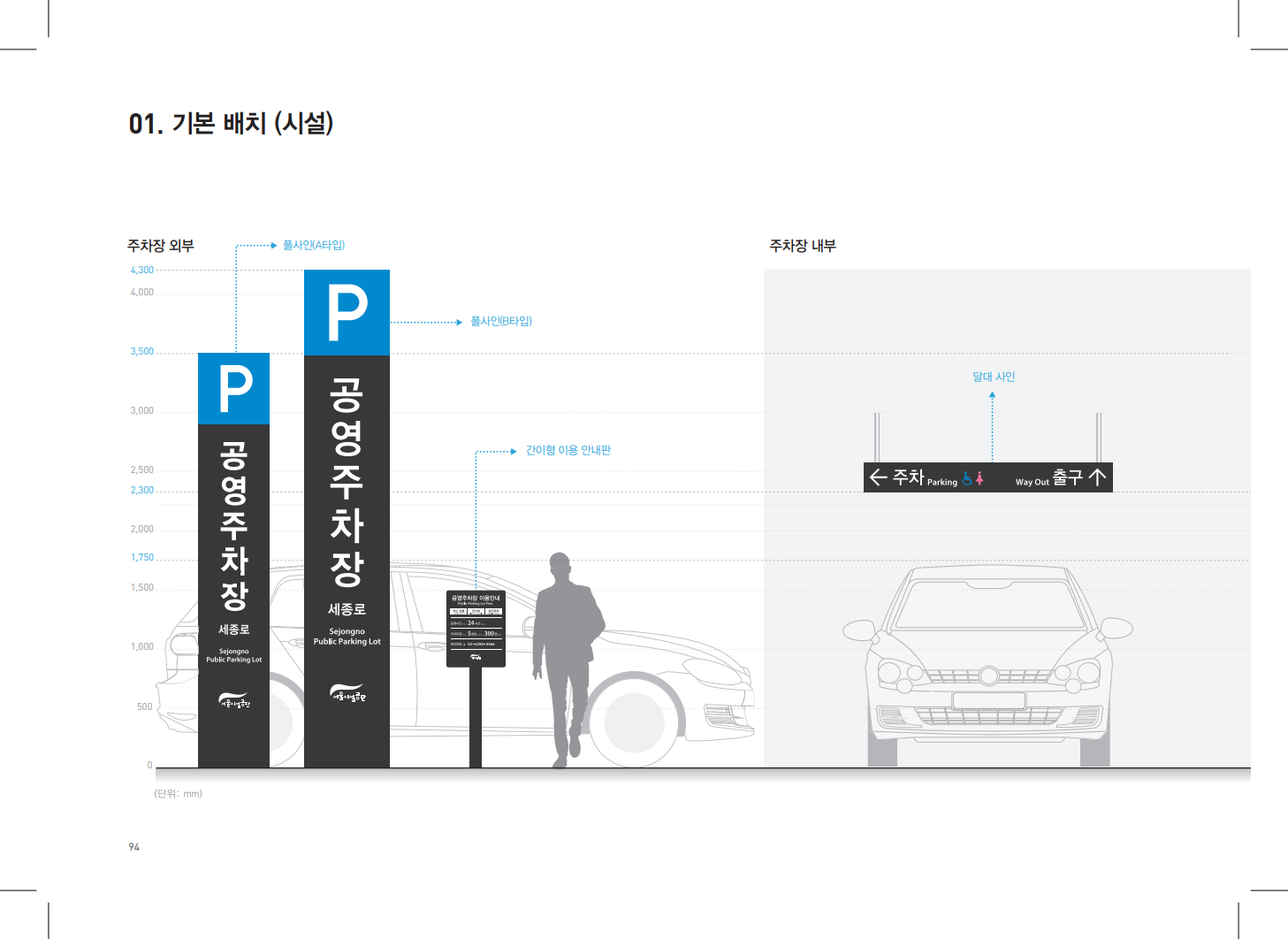

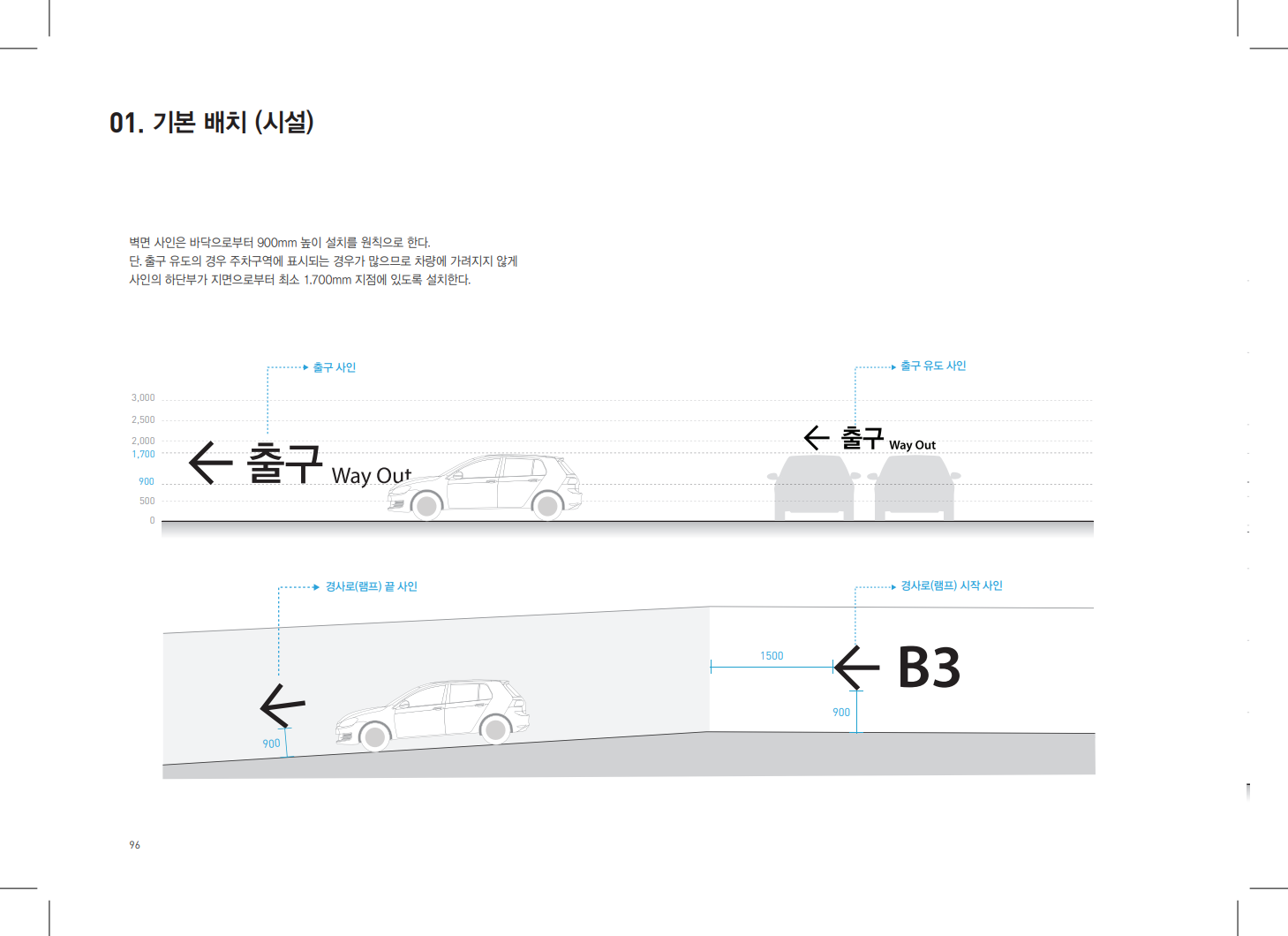

01 기본 배치 (시설)

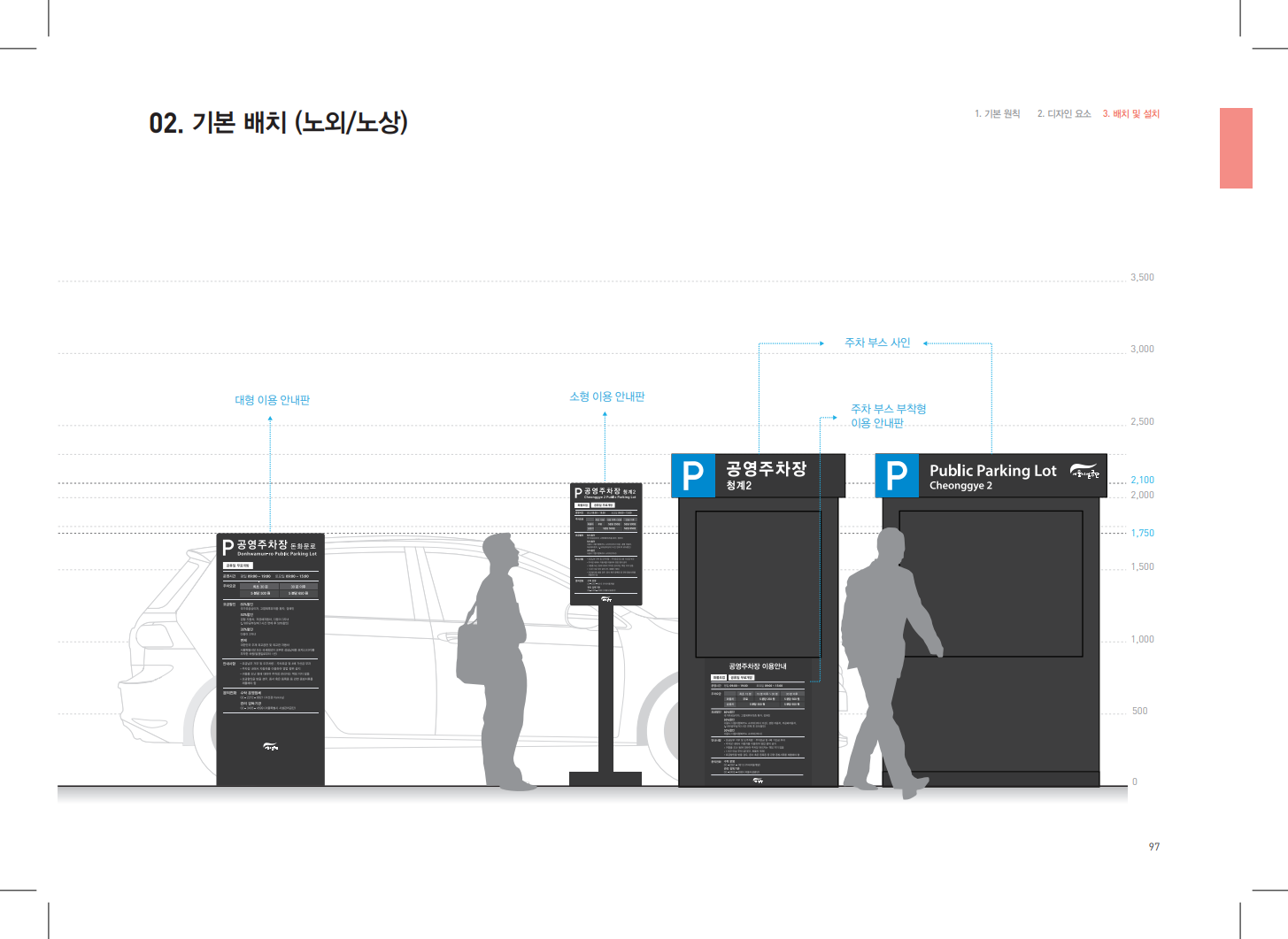

02 기본 배치 (노외/노상)

03 폴사인

04 건물 출입구 사인

05 차량 출입구 사인

06 지면 화살표

07 보행로

08 횡단보도

09 경사로(램프) 사인

10 출구 유도 사인

11 출구 사인

12 출입구/계단실 사인

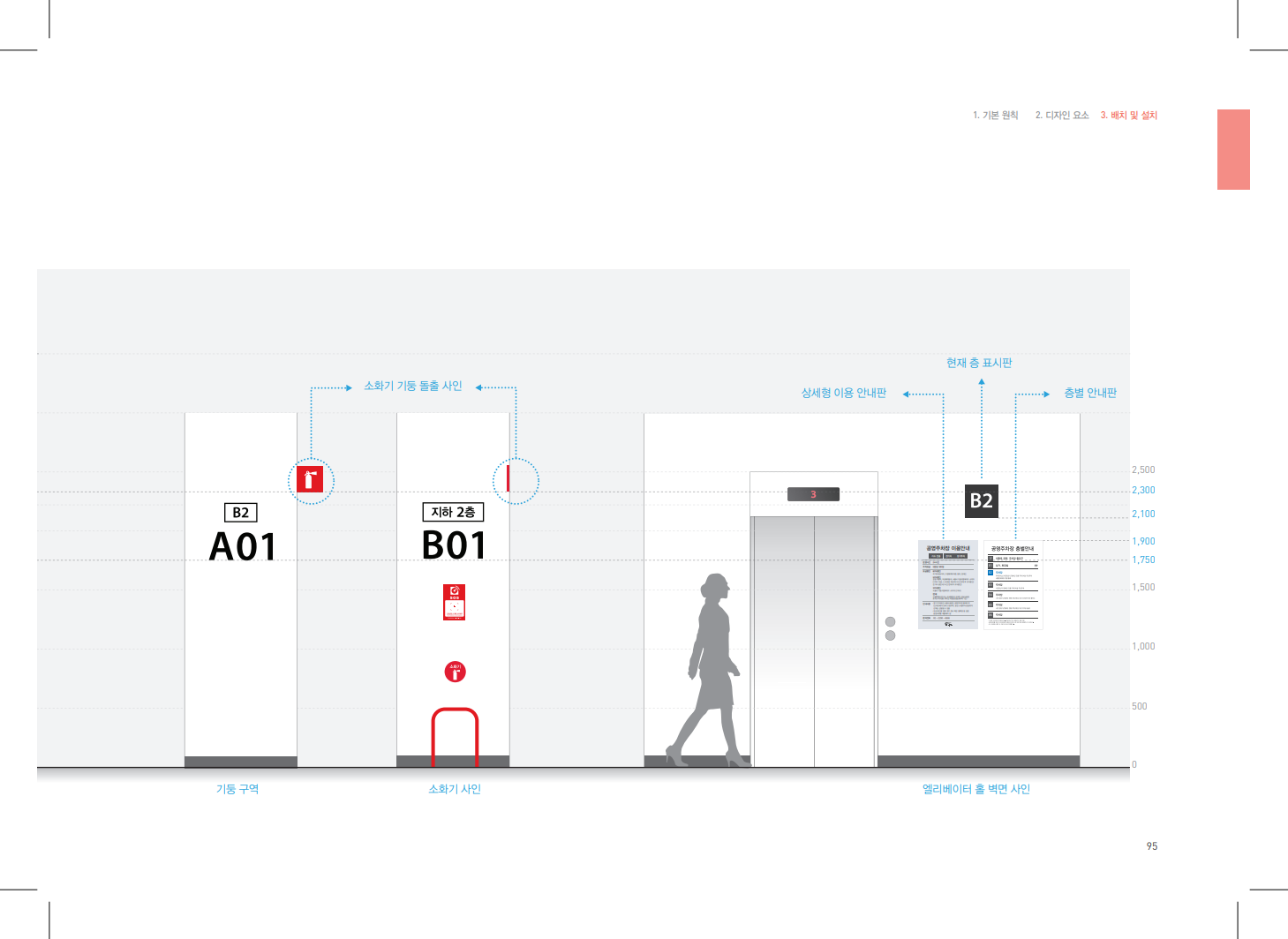

13 기둥 구역

14 엘리베이터 홀 벽면 사인

15 계단실 내부 사인

16 달대 사인

17 소화기 사인

18 기타 사인

4. 부록

01 세종로 공영주차장 도면
